JYFP6500型平面拋光機

電氣系統選用臺達產變頻器、施耐德低壓電器件，拋光輪升降采用數顯控制，拋光和工作臺移動速度實現無級調速，可獲得理想的表面效果。

工作原理：

由兩組高速旋轉的布輪或尼龍輪在型材表面成微磨削加工，從而得 到鏡面或鍛面（拉絲）狀態的表面。在拋光過程中，在布輪上涂上 拋光劑（一般選用拋光蠟）。

主要技術參數

型號	JYFP6500
工作臺面尺寸 (寬×高)	6500 × 700 mm
適用拋光輪	16″ (Φ400mm)
最大可拋光型材尺寸	6000×650 mm
最大可拋光型材高度	250 mm
拋光輪升降速度	6 mm/s
氣源氣壓	0.6 MPa
工作臺移動速度	5 ～ 22 m/min （變頻調速）
主軸轉速	1470 rpm （變頻調速）
除塵裝置	風機 C6-46-3A-3kW
隨機配件	配拋光布輪 1 套，附件 1 套
總功率：42.6 kW	拋光輪電機：18. 5kW×2
	行走電機：0.75 kW×2
	升降電機：1.1 kW
	除塵風機：3 kW
電壓	380 V
主機外形尺寸 (長×寬×高)	2070 × 2200 × 1500 mm
設備重量	12000 kg Approx.

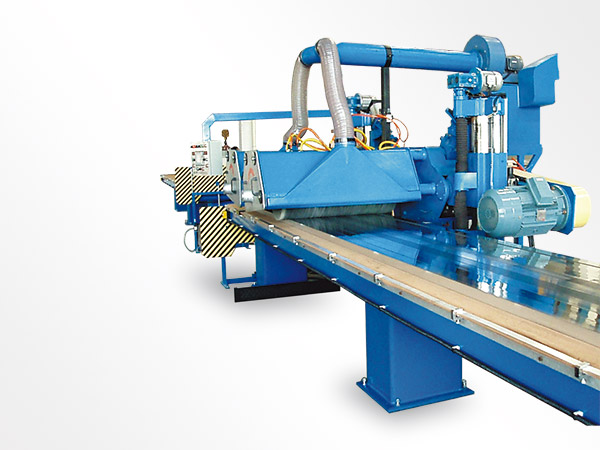

JYFP7000 型平面拋光機

JYFP7000 型平面拋光機主電機選用 ABB 公司產品，臺達產變頻器，三菱 PLC 和控制模 塊，EV 人機界面（觸摸屏），研磨液噴淋系統選用 HDP-II 德國 Widoberg 公司產品。

工作原理：

設備由兩組高速旋轉的布輪或尼龍輪組成，型材表面與拋光輪間有 拋光劑（液態或固態）磨料，可以得到鏡面或鍛面（拉絲）狀態的表面。 采用特殊設計，大平面拋光的橫向移動，能顯著提高表面拋光質量。

主要技術參數

型號	JYFP7000
工作臺面尺寸 (寬×高)	7000 × 1000 mm
工作臺數量	2 個（可選用一個工作臺）
適用拋光輪	16″～ 20″ (Φ400mm ～ Φ500mm)
主軸轉速	1000 rpm（變頻調速）
拋光輪橫向移動	20 mm
拋光輪升降行程	250 mm
拋光輪升降速度	2 mm/s
工作小車移動速度	5 ～ 9 m/min（變頻調速）
噴研磨液容量	0.2 ～ 0.3 cm3/ 支 共 4 支 （可調）
除塵裝置	風機 C6-48-4A-5.5kW
隨機配件	配拋光布輪 1 套，附件 1 套
總功率	拋光輪電機：22 kW×2
	移動電機：1.5 kW
	升降電機：0.55 kW×2
	橫移電機：0.55 kW×2
	除塵風機：5.5 kW
電壓	380 V
主機外形尺寸 (長×寬×高)	3500 × 2400 × 2000 mm
設備重量	15000 kg Approx.

注 : 可根據客戶提供參數定制。本參數為常規配置，設備實際參數均以出廠為準，如用戶有特殊要求請?jiān)谟嗁?gòu)合同中注明。
